随着我国电力事业不断发展，电力系统自动化水平不断提高，电力信息化需求也在不断迈向一个新的台阶，创世科技针对电力系统现场作业全过程应用，开发出一套基于电力系统应用的4G远程图像传输系统，对电力现场作业全过程安全管控平台、营销远程音视频监管平台、带电作业抢修平台、基建现场安全风险管控平台，能够将工作任务与无线音视频相结合，在保证实现传统视频监控的前提下，又可以管理规范工作现场和人员，同时提供多种统计分析口径，行业大数据分析，从而做到对电力系统所有工作环节和人员的全面把控。

同时随着居民生活水平的迅速提高，用电需求持续增加，发电厂、变电站、铁塔及高压输电线路被大量建设。为了提高生产效益，少人或无人值守模式在电力系统得到大力推广，网络化、无线化、远程监控是当前监控行业发展的主要方向。

远程监控系统能监视并记录变电站的安全以及电力设备及运行情况，及时发现、处理事故，有助于提高电力系统自动化的安全性和可靠性。还有高压输电线路的安全防范已经成为安全生产自动化的重要组成部分，通过高压输电线路安全防范系统不仅可以远程巡视各类设备的运行情况、人员的操作记录，还能实时获得来自事故现场的报警信息，对可能或已经发生的异常现象及时处理并保存现场的图像资料，为分析事故原因提供第一手的资料，使供电部门的管理方法和手段不断地与科技发展的最新成果紧密相连。同时远程监控系统还可以集成环境监测(环境温湿度、烟雾报警、水浸报警)、报警联动等功能。

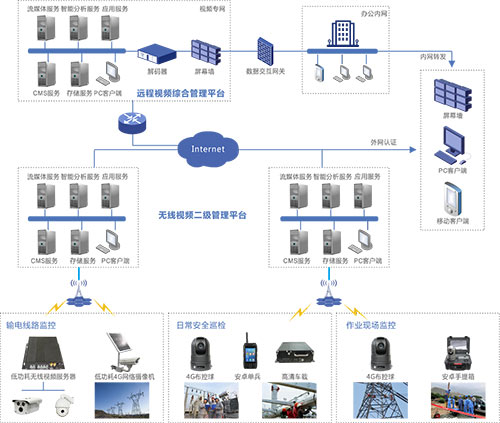

系统结构图

方案应用

o输电线路智能检测子系统

输电线路智能监测视频综合系统监控现场分为2类组网方式：

1、单独使用低功耗4G网络摄像机，一体化防护罩设计，内置锂电池、采集模块、编码模块、图传模块等多种技术集成。

2、监控现场由前端采集设备(云台摄像机、防护罩、支架)、数据采集处理单元、核心设备低功耗无线视频服务器、太阳能供电系统等组成。

实现视频音频采集、数字化压缩、无线传输、本地存储以及环境监控数据的采集上传，包括电力中断情况、设备运行情况、运行环境入温度、湿度、水浸、烟感及导线张力传感等数据。

特点：

系统支持定时抓拍，后台主动抓拍，与其他子系统智能联动，调用预置位、启动报警抓拍或录像。

低功耗4G网络摄像机和低功耗无线视频服务器适用于供电有限的场合，后台可以设置抓拍周期，在抓拍的情况下通过4G将图片回传，无动作时自动进入休眠等待唤醒，这样大大的减少了用电需要。

o日常巡检子系统

1、巡检子系统监控前端有多种选择，巡检工程人员可手持安卓智能单兵，内置摄像机并可外接1路高清摄像头，实时将现场采集的视频图片数据传输到后台监控中心。

2、对于巡检车辆车载监控，有两种搭建方式

固定式车载监控：由智能高清车载硬盘录像机+车顶云台摄像机+三维键盘+显示屏组成，适应于长期巡检抢修的专业型车辆。

可拆卸式车载布控监控：利用4G高清布控球放置车顶，完成高清视频采集和编码传输，同时有无线蓝牙耳机实时与后台对讲，本地控制平板实现布控球的视频显示和云台控制。整套设备无线化，非常适用于搭建临时布控环境和应急的车辆。

o作业现场监管子系统

主要是为电力运检部门提供现场作业视频监控，巡检现场作业安全管理以及对违章作业取证曝光的平台。客户端共分六个模块，分别为作业现场监测、作业现场录像查询回放、作业计划管理、统计分析、作业违规曝光、作业经典案例分享等功能。

4G高清布控球具有轻便灵活、高度集成等特点，通过磁吸地盘可吸附在车顶;并配有托盘和三角支架，满足多角度监控

安卓手提箱终端自带有13.3寸的本地高清显示屏和高清摄像头，并可外接1路DV现场监控。

系统优势

电力现场作业具有移动性、突发性、紧急性强的特点，公司集控中心、值长、安检部门需要随时了解一线作业人员的工作情况。虽然工作监护人在操作人员进行验电后，进行唱票、复诵，核对设备双重名称，但是，仍然希望可以对作业现场及作业流程实现监督，使得电力公司管理部门可以实时地巡查现场作业情况，使生产现场的安全管理到位;而作业人员安全意识的进一步加强，则保证了安全生产平稳、有序地进行。手持安卓智能单兵，灵活小巧携带方便，可以对作业过程中的细节进行监督。高清手提箱式应急指挥终端带有11.6寸的本地高清显示屏和高清SDI摄像头，并可外接1路DV进行现场监控;4G高清布控球具有轻便灵活、高度集成等特点，通过磁吸地盘可吸附在车顶;并配有托盘和三角支架，满足多角度监控。

产品清单

CR5000L-AHD(低功耗4G无线视频服务器)

CR480NC-I(低功耗4G网络摄像机)

CR1012P-AD(手持式4G安卓智能视频终端)

CR680NC-H系列(4G高清布控球)

CR1030P-YT(可视化移动数字应急调度指挥系统)

手持式4G安卓智能视频终端CR1012P-AD

采用三防IP67设计、Android4.4操作系统、ARM真四核1.8GHz处理器、内置外接双高清视频源、4寸高亮度电容触摸屏、以及大容量电池。针对全天候移动办公应用场景开发的专用视频终端。集成高清视频无线网络实时上传、本地储存、集成语音、可视对讲功能为一体，辅助以北斗/GPS双模定位，重力传感，指纹采集识别，蓝牙传输等功能模块，配备外接小型高清摄像头和耳机，广泛应用于现场取证、远程指挥、远程会商、应急抢险调度等场合。

产品特点

o Android4.4智能操作系统，提供友好的人机界面o 配备4.0寸电容触摸屏，支持可视对讲、高清预览、本地管理

o 可以通过无线网络实时上传音视频，支持两个无限通道

o 支持TF卡存储，最大存储64GB

o 内置蓝牙，可扩展蓝牙设备，如蓝牙耳机等

o 支持指纹采集，可进行指纹加密，指纹认证

o 前端和中心可以进行双向的可视对讲和集群会议

o 大容量锂电池，支持设备长时间续航

o 支持公安部数据加密功能

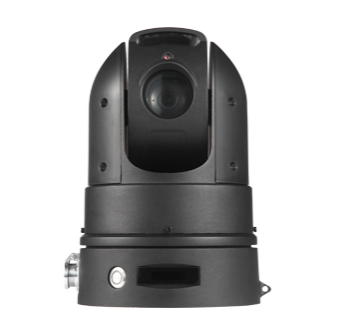

4G高清布控球CR680NC-H4

一款功能全面、携带方便的无线视频应急指挥一体化产品，设备集成度高，内置高性能锂电池组，具备防水性等特性，可满足临时布控和快速安装的特殊要求。执行任务时可将设备临时安装在需要监控的位置或车辆上，任务结束将设备拆下，主要应用于公安、交警、消防、路政、城管、军区、法院、监狱、林业、水利、环保等单位。

产品特点

o 远程实时监控，双向语音对讲

o 一体式设计，摄像头底部具有高强度磁铁，携带安装方便

o 不仅可以车载使用，亦可临时固定点布防，只需固定即可使用

o 360度全向云台，支持200个预置位，巡航扫描4条

o 采用高清晰彩色防水摄像机，红外距离80M，可以实现日夜监控

o H.264/4.265视频编码，支持双码流

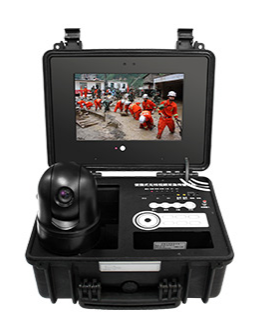

手提箱式高清无线视频指挥终端CR1030P-GQ

公安应急指挥、电力维护抢修、法院现场勘查、交警移动执法、单兵作战、城管执法、突发事件等移动场合，需要强有力的移动视频采集终端的支持。创世基于原有手提箱的成熟技术，开发出了新一代无线高清手提箱CR1030P-GQ产品，可以录制并传输更高画质的图像，为执法提供更准确的依据。创世CR1030P-GQ手提箱式高清无线视频指挥终端可实现远程视频实时的高清画面监控、双向语音对讲、卫星定位、硬盘录像等，支持3G、4G、Wifi、外扩B-GAN等无线通讯方式，增强的集群对讲和指挥系统应用为用户带来全新的操作体验。产品拥有较高的防护等级，适合应用于与各种复杂、恶劣的野外环境。

功能特点

o 支持一路高清视频输入，一路模拟视频输入

o 采用高清晰彩色防水摄像机，360度无限位云台，磁吸式底盘，布控方便

o 内置大容量锂电池，可支持设备长时间续航

o 支持3G、4G、Wifi、外扩B-GAN等无线通讯方式

o 支持集群对讲功能

o 远程实时监控，双向语音对讲

o SD卡存储、SATA硬盘可选

o 内配11.6英寸液晶屏，支持本地显示、云台控制功能

o 支持远程无线下载录像片段，支持多路同步播放

o 支持公安部数据加密功能

效益分析

电力高清无线监控系统的实施，有效的提高了电力部门安全生产管理的效率，说明视频监控方案达到了提高施工现场管理水平和建设效率的预想。施工现场视频监控子系统的建设可以解决变电站工程现场建设中面对的各种情况，有利于及时掌握各个工地现场第一手的工程建设情况，全面系统地了解工程进度、物资设备等方面的信息;输电线路和安全巡检监控子系统可以及时发现和解决在电力线常规监控和巡检过冲中出现的新情况和新问题，为各级电力公司提供第一手的资料，方便各级领导作出及时、准确的决策。

时间效益

加快汇报速度，减少汇报环节，加快决策速度，提高工程进度。

经济效益

工程初期投建本系统，待变电站投运转变职能，使系统符合变电站监控要求。在降低设备投入成本的同时，运用远程可视化技术也降低了管理成本，同时减少了材料被盗风险。

质量效益

提高指挥的准确性，及时了解工程进度和施工环节，最大限度地减少施工错误的发生率，降低由于工作指令、电话、文字、图纸等信息的传输误差造成的工程质量问题，有利于提高工程施工质量。

社会效益

通过全新的可视化管理手段，可以及时解决安全隐患问题，实现真正的文明施工和安全施工。
